Выпрямители 90 В для гальваники
Номинальный ток от 80 до 800 А.
Без реверса и с реверсом.
Серия ИПГ НЕО · ЭлектроИнтел
208 исполнений в каталогеВыпрямители

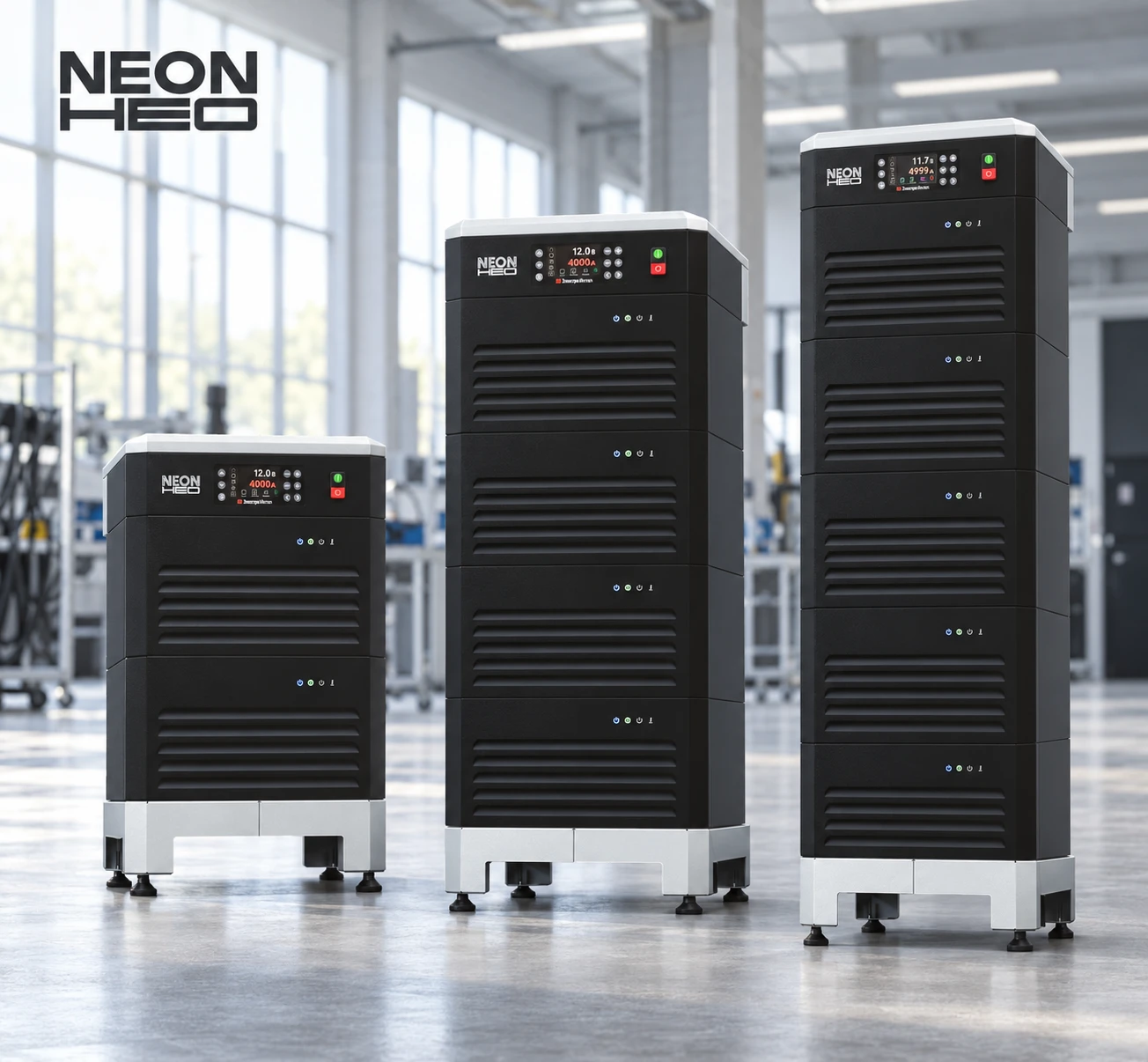

NEON НЕО IP65
Модульная серия в корпусе
из нержавеющей стали.
Гальванические выпрямители на восемь номиналов напряжения. Исполнения с реверсом и без. От одного до шести силовых модулей в стойке.
12–120 ВВыходное напряжение
1–6Силовых модулей
от 354 000 ₽
- IP65
- Корпус и панель управления
- Нержавеющая сталь
- Корпус и крепёж
- MODBUS RTU / TCP
- RS-485 и Ethernet
- ≤ 1 %
- Пульсации выходного тока
Каталог НЕО IP65
208 позиций01 / Подбор исполнения8 напряжений · 2 варианта реверса
Напряжение. Ток. Исполнение.
Цена ведёт в карточку моделиВыберите номинальное напряжение, затем найдите нужный ток.
Для каждого сочетания — цена, число модулей и высота стойки.
Выпрямители 12 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 600 А | 7,2 | 1 · 630 мм | Без реверса354 000 ₽ | С реверсом428 000 ₽ |
| 800 А | 9,6 | 1 · 630 мм | Без реверса450 000 ₽ | С реверсом524 000 ₽ |
| 1 000 А | 12 | 1 · 630 мм | Без реверса494 000 ₽ | С реверсом568 000 ₽ |
| 1 500 А | 18 | 2 · 880 мм | Без реверса648 000 ₽ | С реверсом796 000 ₽ |
| 2 000 А | 24 | 2 · 880 мм | Без реверса802 000 ₽ | С реверсом950 000 ₽ |
| 2 500 А | 30 | 3 · 1 130 мм | Без реверса956 000 ₽ | С реверсом1 178 000 ₽ |
| 3 000 А | 36 | 3 · 1 130 мм | Без реверса1 110 000 ₽ | С реверсом1 332 000 ₽ |
| 3 500 А | 42 | 4 · 1 380 мм | Без реверса1 264 000 ₽ | С реверсом1 560 000 ₽ |
| 4 000 А | 48 | 4 · 1 380 мм | Без реверса1 418 000 ₽ | С реверсом1 714 000 ₽ |
| 4 500 А | 54 | 5 · 1 630 мм | Без реверса1 572 000 ₽ | С реверсом1 942 000 ₽ |
| 5 000 А | 60 | 5 · 1 630 мм | Без реверса1 726 000 ₽ | С реверсом2 096 000 ₽ |
| 5 500 А | 66 | 6 · 1 880 мм | Без реверса1 880 000 ₽ | С реверсом2 324 000 ₽ |
| 6 000 А | 72 | 6 · 1 880 мм | Без реверса2 034 000 ₽ | С реверсом2 478 000 ₽ |
Выпрямители 18 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 400 А | 7,2 | 1 · 630 мм | Без реверса354 000 ₽ | С реверсом428 000 ₽ |
| 525 А | 9,45 | 1 · 630 мм | Без реверса450 000 ₽ | С реверсом524 000 ₽ |
| 650 А | 11,7 | 1 · 630 мм | Без реверса494 000 ₽ | С реверсом568 000 ₽ |
| 1 000 А | 18 | 2 · 880 мм | Без реверса648 000 ₽ | С реверсом796 000 ₽ |
| 1 325 А | 23,85 | 2 · 880 мм | Без реверса802 000 ₽ | С реверсом950 000 ₽ |
| 1 650 А | 29,7 | 3 · 1 130 мм | Без реверса956 000 ₽ | С реверсом1 178 000 ₽ |
| 2 000 А | 36 | 3 · 1 130 мм | Без реверса1 110 000 ₽ | С реверсом1 332 000 ₽ |
| 2 325 А | 41,85 | 4 · 1 380 мм | Без реверса1 264 000 ₽ | С реверсом1 560 000 ₽ |
| 2 650 А | 47,7 | 4 · 1 380 мм | Без реверса1 418 000 ₽ | С реверсом1 714 000 ₽ |
| 3 000 А | 54 | 5 · 1 630 мм | Без реверса1 572 000 ₽ | С реверсом1 942 000 ₽ |
| 3 325 А | 59,85 | 5 · 1 630 мм | Без реверса1 726 000 ₽ | С реверсом2 096 000 ₽ |
| 3 650 А | 65,7 | 6 · 1 880 мм | Без реверса1 880 000 ₽ | С реверсом2 324 000 ₽ |
| 4 000 А | 72 | 6 · 1 880 мм | Без реверса2 034 000 ₽ | С реверсом2 478 000 ₽ |
Выпрямители 24 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 300 А | 7,2 | 1 · 630 мм | Без реверса354 000 ₽ | С реверсом428 000 ₽ |
| 400 А | 9,6 | 1 · 630 мм | Без реверса450 000 ₽ | С реверсом524 000 ₽ |
| 500 А | 12 | 1 · 630 мм | Без реверса494 000 ₽ | С реверсом568 000 ₽ |
| 750 А | 18 | 2 · 880 мм | Без реверса648 000 ₽ | С реверсом796 000 ₽ |
| 1 000 А | 24 | 2 · 880 мм | Без реверса802 000 ₽ | С реверсом950 000 ₽ |
| 1 250 А | 30 | 3 · 1 130 мм | Без реверса956 000 ₽ | С реверсом1 178 000 ₽ |
| 1 500 А | 36 | 3 · 1 130 мм | Без реверса1 110 000 ₽ | С реверсом1 332 000 ₽ |
| 1 750 А | 42 | 4 · 1 380 мм | Без реверса1 264 000 ₽ | С реверсом1 560 000 ₽ |
| 2 000 А | 48 | 4 · 1 380 мм | Без реверса1 418 000 ₽ | С реверсом1 714 000 ₽ |
| 2 250 А | 54 | 5 · 1 630 мм | Без реверса1 572 000 ₽ | С реверсом1 942 000 ₽ |
| 2 500 А | 60 | 5 · 1 630 мм | Без реверса1 726 000 ₽ | С реверсом2 096 000 ₽ |
| 2 750 А | 66 | 6 · 1 880 мм | Без реверса1 880 000 ₽ | С реверсом2 324 000 ₽ |
| 3 000 А | 72 | 6 · 1 880 мм | Без реверса2 034 000 ₽ | С реверсом2 478 000 ₽ |
Выпрямители 36 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 200 А | 7,2 | 1 · 630 мм | Без реверса354 000 ₽ | С реверсом428 000 ₽ |
| 275 А | 9,9 | 1 · 630 мм | Без реверса450 000 ₽ | С реверсом524 000 ₽ |
| 325 А | 11,7 | 1 · 630 мм | Без реверса494 000 ₽ | С реверсом568 000 ₽ |
| 500 А | 18 | 2 · 880 мм | Без реверса648 000 ₽ | С реверсом796 000 ₽ |
| 650 А | 23,4 | 2 · 880 мм | Без реверса802 000 ₽ | С реверсом950 000 ₽ |
| 825 А | 29,7 | 3 · 1 130 мм | Без реверса956 000 ₽ | С реверсом1 178 000 ₽ |
| 1 000 А | 36 | 3 · 1 130 мм | Без реверса1 110 000 ₽ | С реверсом1 332 000 ₽ |
| 1 150 А | 41,4 | 4 · 1 380 мм | Без реверса1 264 000 ₽ | С реверсом1 560 000 ₽ |
| 1 325 А | 47,7 | 4 · 1 380 мм | Без реверса1 418 000 ₽ | С реверсом1 714 000 ₽ |
| 1 500 А | 54 | 5 · 1 630 мм | Без реверса1 572 000 ₽ | С реверсом1 942 000 ₽ |
| 1 650 А | 59,4 | 5 · 1 630 мм | Без реверса1 726 000 ₽ | С реверсом2 096 000 ₽ |
| 1 825 А | 65,7 | 6 · 1 880 мм | Без реверса1 880 000 ₽ | С реверсом2 324 000 ₽ |
| 2 000 А | 72 | 6 · 1 880 мм | Без реверса2 034 000 ₽ | С реверсом2 478 000 ₽ |
Выпрямители 48 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 150 А | 7,2 | 1 · 630 мм | Без реверса375 000 ₽ | С реверсом455 000 ₽ |
| 200 А | 9,6 | 1 · 630 мм | Без реверса471 000 ₽ | С реверсом551 000 ₽ |
| 250 А | 12 | 1 · 630 мм | Без реверса515 000 ₽ | С реверсом595 000 ₽ |
| 375 А | 18 | 2 · 880 мм | Без реверса690 000 ₽ | С реверсом850 000 ₽ |
| 500 А | 24 | 2 · 880 мм | Без реверса844 000 ₽ | С реверсом1 004 000 ₽ |
| 625 А | 30 | 3 · 1 130 мм | Без реверса1 019 000 ₽ | С реверсом1 259 000 ₽ |
| 750 А | 36 | 3 · 1 130 мм | Без реверса1 173 000 ₽ | С реверсом1 413 000 ₽ |
| 875 А | 42 | 4 · 1 380 мм | Без реверса1 348 000 ₽ | С реверсом1 668 000 ₽ |
| 1 000 А | 48 | 4 · 1 380 мм | Без реверса1 502 000 ₽ | С реверсом1 822 000 ₽ |
| 1 125 А | 54 | 5 · 1 630 мм | Без реверса1 677 000 ₽ | С реверсом2 077 000 ₽ |
| 1 250 А | 60 | 5 · 1 630 мм | Без реверса1 831 000 ₽ | С реверсом2 231 000 ₽ |
| 1 375 А | 66 | 6 · 1 880 мм | Без реверса2 006 000 ₽ | С реверсом2 486 000 ₽ |
| 1 500 А | 72 | 6 · 1 880 мм | Без реверса2 160 000 ₽ | С реверсом2 640 000 ₽ |
Выпрямители 60 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 120 А | 7,2 | 1 · 630 мм | Без реверса375 000 ₽ | С реверсом455 000 ₽ |
| 160 А | 9,6 | 1 · 630 мм | Без реверса471 000 ₽ | С реверсом551 000 ₽ |
| 200 А | 12 | 1 · 630 мм | Без реверса515 000 ₽ | С реверсом595 000 ₽ |
| 300 А | 18 | 2 · 880 мм | Без реверса690 000 ₽ | С реверсом850 000 ₽ |
| 400 А | 24 | 2 · 880 мм | Без реверса844 000 ₽ | С реверсом1 004 000 ₽ |
| 500 А | 30 | 3 · 1 130 мм | Без реверса1 019 000 ₽ | С реверсом1 259 000 ₽ |
| 600 А | 36 | 3 · 1 130 мм | Без реверса1 173 000 ₽ | С реверсом1 413 000 ₽ |
| 700 А | 42 | 4 · 1 380 мм | Без реверса1 348 000 ₽ | С реверсом1 668 000 ₽ |
| 800 А | 48 | 4 · 1 380 мм | Без реверса1 502 000 ₽ | С реверсом1 822 000 ₽ |
| 900 А | 54 | 5 · 1 630 мм | Без реверса1 677 000 ₽ | С реверсом2 077 000 ₽ |
| 1 000 А | 60 | 5 · 1 630 мм | Без реверса1 831 000 ₽ | С реверсом2 231 000 ₽ |
| 1 100 А | 66 | 6 · 1 880 мм | Без реверса2 006 000 ₽ | С реверсом2 486 000 ₽ |
| 1 200 А | 72 | 6 · 1 880 мм | Без реверса2 160 000 ₽ | С реверсом2 640 000 ₽ |
Выпрямители 90 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 80 А | 7,2 | 1 · 630 мм | Без реверса375 000 ₽ | С реверсом455 000 ₽ |
| 105 А | 9,45 | 1 · 630 мм | Без реверса471 000 ₽ | С реверсом551 000 ₽ |
| 130 А | 11,7 | 1 · 630 мм | Без реверса515 000 ₽ | С реверсом595 000 ₽ |
| 200 А | 18 | 2 · 880 мм | Без реверса690 000 ₽ | С реверсом850 000 ₽ |
| 260 А | 23,4 | 2 · 880 мм | Без реверса844 000 ₽ | С реверсом1 004 000 ₽ |
| 330 А | 29,7 | 3 · 1 130 мм | Без реверса1 019 000 ₽ | С реверсом1 259 000 ₽ |
| 400 А | 36 | 3 · 1 130 мм | Без реверса1 173 000 ₽ | С реверсом1 413 000 ₽ |
| 460 А | 41,4 | 4 · 1 380 мм | Без реверса1 348 000 ₽ | С реверсом1 668 000 ₽ |
| 530 А | 47,7 | 4 · 1 380 мм | Без реверса1 502 000 ₽ | С реверсом1 822 000 ₽ |
| 600 А | 54 | 5 · 1 630 мм | Без реверса1 677 000 ₽ | С реверсом2 077 000 ₽ |
| 660 А | 59,4 | 5 · 1 630 мм | Без реверса1 831 000 ₽ | С реверсом2 231 000 ₽ |
| 730 А | 65,7 | 6 · 1 880 мм | Без реверса2 006 000 ₽ | С реверсом2 486 000 ₽ |
| 800 А | 72 | 6 · 1 880 мм | Без реверса2 160 000 ₽ | С реверсом2 640 000 ₽ |
Выпрямители 120 В
| Выходной ток, А | Выходная мощность, кВт |
Силовых модулей · высота стойки |
Без реверса, ₽ | С реверсом, ₽ |
|---|---|---|---|---|
| 60 А | 7,2 | 1 · 630 мм | Без реверса375 000 ₽ | С реверсом455 000 ₽ |
| 80 А | 9,6 | 1 · 630 мм | Без реверса471 000 ₽ | С реверсом551 000 ₽ |
| 100 А | 12 | 1 · 630 мм | Без реверса515 000 ₽ | С реверсом595 000 ₽ |
| 150 А | 18 | 2 · 880 мм | Без реверса690 000 ₽ | С реверсом850 000 ₽ |
| 200 А | 24 | 2 · 880 мм | Без реверса844 000 ₽ | С реверсом1 004 000 ₽ |
| 250 А | 30 | 3 · 1 130 мм | Без реверса1 019 000 ₽ | С реверсом1 259 000 ₽ |
| 300 А | 36 | 3 · 1 130 мм | Без реверса1 173 000 ₽ | С реверсом1 413 000 ₽ |
| 350 А | 42 | 4 · 1 380 мм | Без реверса1 348 000 ₽ | С реверсом1 668 000 ₽ |
| 400 А | 48 | 4 · 1 380 мм | Без реверса1 502 000 ₽ | С реверсом1 822 000 ₽ |
| 450 А | 54 | 5 · 1 630 мм | Без реверса1 677 000 ₽ | С реверсом2 077 000 ₽ |
| 500 А | 60 | 5 · 1 630 мм | Без реверса1 831 000 ₽ | С реверсом2 231 000 ₽ |
| 550 А | 66 | 6 · 1 880 мм | Без реверса2 006 000 ₽ | С реверсом2 486 000 ₽ |
| 600 А | 72 | 6 · 1 880 мм | Без реверса2 160 000 ₽ | С реверсом2 640 000 ₽ |
Выпрямители 120 В для гальваники
Номинальный ток от 60 до 600 А.
Без реверса и с реверсом.

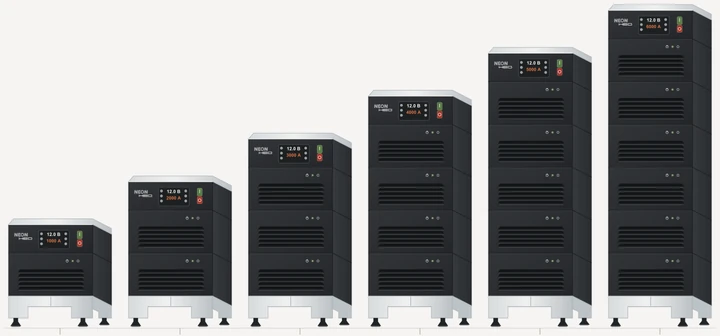

02 / КонструкцияМодульная компоновка
Одна серия.
Шесть компоновок.
Гальванические источники питания ИПГ НЕО производства ЭлектроИнтел состоят из модуля управления и 1–6 силовых модулей.
Корпус и крепёж — из нержавеющей стали, выходные шины — из оловянированной меди. Охлаждение — принудительное воздушное, со сменным воздушным фильтром.
- Ширина × длина
- 490 × 700 мм
Высота зависит от числа силовых модулей и указана с модулем управления.
- 1 модуль630 мм
- 2 модуля880 мм
- 3 модуля1 130 мм
- 4 модуля1 380 мм
- 5 модулей1 630 мм
- 6 модулей1 880 мм
НЕО и ИПГ IP54
Сравнивайте
точное исполнение.
Пример: 12 В, 1 000 А, без реверса.
Одинаковые выходные параметры —
отдельные модели и цены.
03 / Параметры серииПо прайсу производителя
Управление и подключение
Общие для всех конфигурацийУправление
- Панель
- Кнопочная, ЖК-дисплей
- Программирование
- 64 программы;
4 встроенных примера - Цифровые интерфейсы
- MODBUS RTU (RS-485)
MODBUS TCP (Ethernet) - Аналоговое управление
- 4–20 мА / 0–10 В
- Дискретные входы / выходы
- По 6, +24 В,
настраиваемые - Пульт ДУ
- UART / Ethernet,
по запросу
Питание и выходные параметры
- Питающая сеть
- 3L + PE, 323…437 В,
50–60 Гц - Коэффициент мощности
- 0,98
- КПД
- 0,88…0,93
- Уставки тока и напряжения
- 1…100 %
- Точность измерения тока
и напряжения - Не более 1 %
- Рабочая температура
- −20…+40 °C
04 / Перед заказом
Вопросы
и ответы
О комплектации, ценах
и компоновке.
Почему у разных напряжений бывает одна цена?
Цена едина в пределах одной строки прайса для напряжений своего диапазона: 12–36 В или 48–120 В, при указанных токах. Например, 12 В 1 000 А и 36 В 325 А без реверса стоят по 494 000 ₽. У обеих моделей 1 силовой модуль и высота стойки 630 мм.
Что входит в управление, а что — по запросу?
В прайсе указаны MODBUS RTU (RS-485), MODBUS TCP (Ethernet), аналоговое управление 4–20 мА / 0–10 В и по 6 настраиваемых дискретных входов и выходов +24 В. Пульт ДУ по UART или Ethernet — по запросу.
Какой размер стойки и масса модулей?
Ширина и длина — 490 × 700 мм. Высота стойки с модулем управления — от 630 до 1 880 мм, в зависимости от числа силовых модулей. Масса модуля управления — 17 кг, силового модуля — 28 кг, силового модуля с реверсом — 33 кг.
Чем НЕО отличается от ИПГ IP54?
У НЕО корпус и панель управления IP65, корпус и крепёж из нержавеющей стали. В базе — MODBUS RTU, MODBUS TCP (Ethernet), аналоговое управление и 64 программы; у ИПГ IP54 в базовой комплектации — MODBUS RTU (RS-485). В серии ИПГ IP54 нет моделей на 90 и 120 В.
