Артикул 792

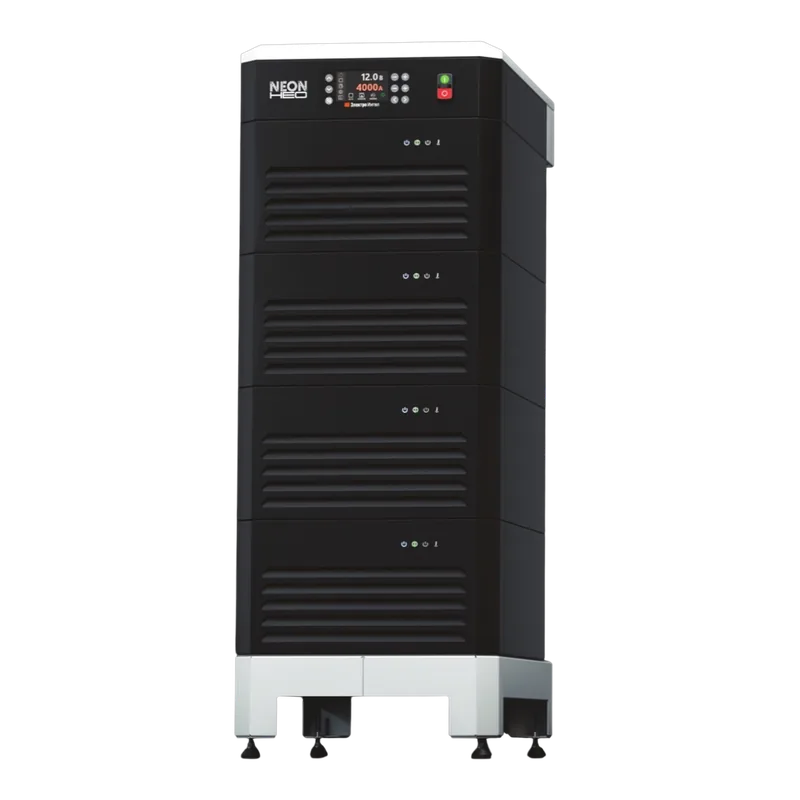

ИПГ-120/400-380 НЕО IP65 Источник питания гальванический (120В, 400А) без реверса

120В

Напряжение

400А

Ток

48кВт

Мощность

IP65

Защита

1 502 000 ₽

Под заказ

Запросить счёт

1–3 днядоставка по Москве и МО

2 годагарантия производителя

С НДС и безполный пакет документов

Нужен другой ток? В серии есть исполнения 60 А, 80 А, 100 А, 150 А, 200 А

Технические характеристики

Максимальный выходной ток 400 А

Диапазон регулировки тока 4 ÷ 400 А

Выходное напряжение 1,2 ÷ 120 В

Индикация Цифровая, ЖК-дисплей

Охлаждение Принудительное воздушное, сменный воздушный фильтр

Рабочая температура −20…+40 °C

Режим работы ПН 100 % при максимальной нагрузке

Степень защиты IP65

Защита От перегрева, КЗ, превышения максимальной нагрузки, пропадания фазы

КПД 0,88…0,93

Коэффициент мощности 0,98

Напряжение питания (входное) ~ 323…437 В

Количество фаз 3L + PE

Частота сети 50…60 Гц

Коэффициент пульсаций не более 1 %

Выходная мощность 48 кВт

Таймер Есть

Управление Кнопочная панель, 64 программы, 4 встроенных примера

Габариты 490 × 700 × 1380 мм (Ш × Д × В)

Звуковая сигнализация Есть, световая и звуковая сигнализация ошибок

Пульт дистанционного управления UART или Ethernet — по запросу

Счётчик ампер-часов Есть

Защита от коротких замыканий Есть

Защита от перегрева Есть

Защита от перегрузок Есть

Аналоговое дистанционное управление 4–20 мА / 0–10 В

Цифровое дистанционное управление MODBUS RTU (RS-485), MODBUS TCP (Ethernet)

Реверс Без реверса

Описание

120 В постоянного тока, в отличие от 12 В цинкования, опасны при прикосновении. ИПГ-120/400-380 НЕО IP65 выдаёт 400 А при напряжении до 120 В, и участок под него проектируют с ограждением токоподвода, изоляцией подвесочных штанг и блокировкой пуска при открытой ванне. Для технолога же это источник под толстые плёнки, литейные силумины и эматалирование на серийной подвеске: четыре силовых модуля, стойка 1 380 мм, 490 × 700 мм в плане.

400 А при типовой плотности 2–5 А/дм² — 80–200 дм² твёрдого анодирования за цикл: подвеска гильз, комплект плит оснастки, корпуса гидроблоков. При 1–2 А/дм² на магниевых сплавах и силуминах — 200–400 дм². Запас до 120 В закрывает конечное напряжение любого из этих процессов в холодном электролите.

Выходная мощность — 48 кВт (120 В × 400 А). Уставки 4–400 А и 1,2–120 В, точность измерения не хуже 1 %, пульсации тока не более 1 %, ПН 100 % при максимальной нагрузке. Расчётная масса модулей 129 кг (17 + 4 × 28). Защиты — от перегрева, короткого замыкания, превышения нагрузки и пропадания фазы; дискретные входы +24 В принимают блокировки от ограждения ванны.

Соседи: ИПГ-120/350-380 НЕО IP65 в той же стойке и ИПГ-120/450-380 НЕО IP65 с пятью модулями (1 630 мм). С реверсом — ИПГ-120/400R-380 НЕО IP65. В той же компоновке на 90 В — ИПГ-90/530-380 НЕО IP65. В серии ИПГ IP54 моделей на 120 В нет.

Совет технолога Ставьте в программе потолок напряжения по своему регламенту, а не по номиналу источника: если процесс заканчивается на 105 В, уставка 108–110 В ограничит напряжение при плохом контакте подвески раньше, чем начнётся пробой по кромке.

Серийная подвеска на 120 В и 400 А

Твёрдое анодирование толстых плёнок

80–200 дм² при 2–5 А/дм², 100–150 мкм, электролит −5…0 °C, конечное напряжение 100–120 В. Гильзы, плиты, корпуса гидроблоков партиями.

Литейные силумины и магниевые сплавы

200–400 дм² при 1–2 А/дм²: кремний в силуминах и щелочные электролиты магния поднимают конечное напряжение к 100 В и выше.

Эматалирование серийных панелей

Напряжение растёт в процессе до 120 В — приборные панели и корпуса с эмалевидной плёнкой.

Электробезопасность участка

При 120 В токоподвод и подвески ограждают, штанги изолируют от кран-балки, пуск блокируют через дискретные входы +24 В при открытом ограждении ванны.

Частые вопросы

Постоянное напряжение 120 В на шинах и подвеске выше безопасного для прикосновения. Ограждение токоподвода, изоляция штанг и блокировка пуска при открытой ванне — часть проекта участка, а не опция.

Концевой выключатель ограждения включают в цепь разрешения пуска: на один из 6 настраиваемых дискретных входов +24 В источника или в АСУ линии, которая подаёт команду «пуск».

От 48 кВт: при анодировании почти вся выходная мощность уходит в электролит. На 3 000 л без охлаждения это около +14 °C в час при норме −5…0 °C.
