Артикул 768

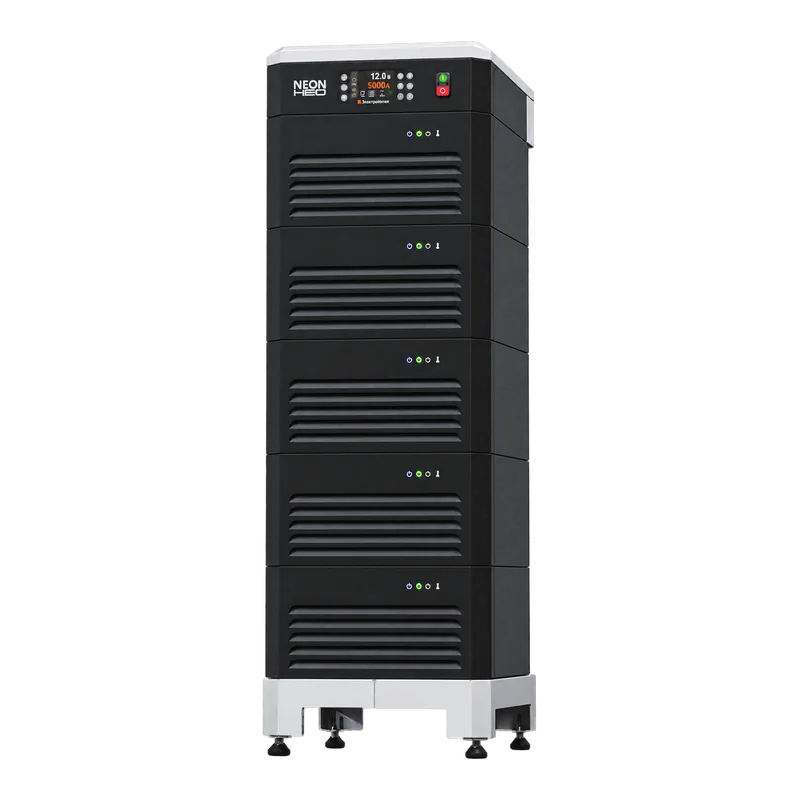

ИПГ-90/600-380 НЕО IP65 Источник питания гальванический (90В, 600А) без реверса

90В

Напряжение

600А

Ток

54кВт

Мощность

IP65

Защита

1 677 000 ₽

Под заказ

Запросить счёт

1–3 днядоставка по Москве и МО

2 годагарантия производителя

С НДС и безполный пакет документов

Нужен другой ток? В серии есть исполнения 80 А, 105 А, 130 А, 200 А, 260 А

Технические характеристики

Максимальный выходной ток 600 А

Диапазон регулировки тока 6 ÷ 600 А

Выходное напряжение 0,9 ÷ 90 В

Индикация Цифровая, ЖК-дисплей

Охлаждение Принудительное воздушное, сменный воздушный фильтр

Рабочая температура −20…+40 °C

Режим работы ПН 100 % при максимальной нагрузке

Степень защиты IP65

Защита От перегрева, КЗ, превышения максимальной нагрузки, пропадания фазы

КПД 0,88…0,93

Коэффициент мощности 0,98

Напряжение питания (входное) ~ 323…437 В

Количество фаз 3L + PE

Частота сети 50…60 Гц

Коэффициент пульсаций не более 1 %

Выходная мощность 54 кВт

Таймер Есть

Управление Кнопочная панель, 64 программы, 4 встроенных примера

Габариты 490 × 700 × 1630 мм (Ш × Д × В)

Звуковая сигнализация Есть, световая и звуковая сигнализация ошибок

Пульт дистанционного управления UART или Ethernet — по запросу

Счётчик ампер-часов Есть

Защита от коротких замыканий Есть

Защита от перегрева Есть

Защита от перегрузок Есть

Аналоговое дистанционное управление 4–20 мА / 0–10 В

Цифровое дистанционное управление MODBUS RTU (RS-485), MODBUS TCP (Ethernet)

Реверс Без реверса

Описание

Для главного энергетика ИПГ-90/600-380 НЕО IP65 — это 54 кВт постоянного тока с корректором коэффициента мощности (cos φ 0,98) от сети 3L + PE 323…437 В через контактор. КПД 0,88…0,93, то есть на номинале стойка рассеивает в цех 4–7 кВт тепла через принудительное воздушное охлаждение — это надо учесть в вентиляции участка. Для технолога та же модель — 600 А при 0,9–90 В под твёрдое анодирование загрузок 120–300 дм².

Пять силовых модулей, стойка 1 630 мм — почти в рост человека, 490 × 700 мм в плане, расчётная масса модулей 157 кг (17 + 5 × 28). Перемещение рохлей или погрузчиком, установка на ровный пол; выходные шины из оловянированной меди лучше вести к ванне кратчайшим путём, хотя при 90 В падение в один-два вольта процесс не ограничит.

По типовым плотностям: твёрдое анодирование 2–5 А/дм² — 120–300 дм²; щавелевокислое 1–2 А/дм² — 300–600 дм²; магниевые сплавы в щелочных высоковольтных электролитах 1–2 А/дм² — 300–600 дм². Выходная мощность — 54 кВт (90 В × 600 А). Уставки 6–600 А и 0,9–90 В, точность измерения не хуже 1 %, пульсации тока не более 1 %, 64 программы, таймер и счётчик ампер-часов.

Сосед снизу — ИПГ-90/530-380 НЕО IP65 в четырёхмодульной стойке 1 380 мм; сверху — ИПГ-90/660-380 НЕО IP65 в той же стойке 1 630 мм. С реверсом — ИПГ-90/600R-380 НЕО IP65. В той же компоновке на 120 В — ИПГ-120/450-380 НЕО IP65. В серии ИПГ IP54 моделей на 90 В нет.

Совет технолога Заведите в АСУ по MODBUS TCP запись температуры модулей и тока: по их тренду за смену видно, когда фильтр пора менять, раньше, чем сработает предупреждение о перегреве.

ИПГ-90/600-380 НЕО IP65 на крупной ванне анодирования

Твёрдое анодирование 120–300 дм²

2–5 А/дм², 50–80 мкм, электролит 0…+5 °C, напряжение к концу цикла 60–90 В. Подвески гильз, корпусов и плит серийного производства, 6–7 циклов в смену.

Крупногабаритные детали

Корпус Ø400 × 600 мм — около 100 дм² снаружи вместе с торцами. 600 А при 2–3 А/дм² дают 200–300 дм²: два-три таких корпуса за цикл или один вместе с внутренней поверхностью.

Магниевые сплавы потоком

300–600 дм² при 1–2 А/дм², конечное напряжение 80–90 В — корпуса агрегатов, где магний идёт наравне с алюминием.

Тепловой баланс

54 кВт в электролит плюс 4–7 кВт от самой стойки в воздух цеха. Чиллер считают от 54 кВт, вентиляцию — с учётом стойки и ванн.

Частые вопросы

490 × 700 мм в плане плюс подход для рохли и доступ к сменному воздушному фильтру.

Фильтр сменный; в кислотной зоне его проверяют чаще графика. Контроль температуры модулей встроен, перегрев даёт предупреждение или отключение по настройке.

Только если ванны работают по очереди: выход один, переключение шинами. Для двух одновременно работающих ванн нужны два источника — например два ИПГ-90/330-380 НЕО IP65 в стойках 1 130 мм.
